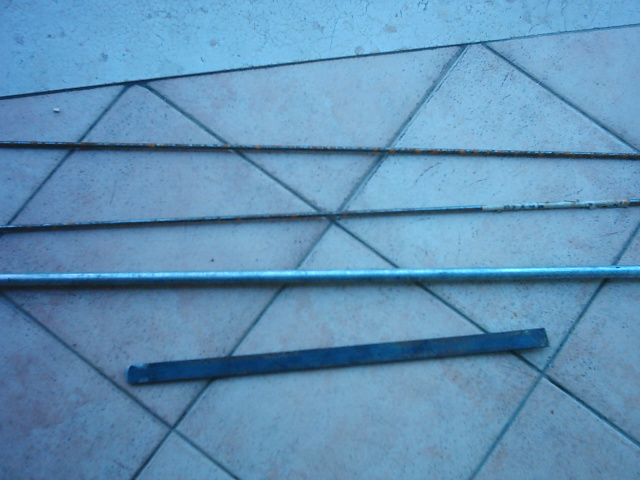

STAFFE PER LE BORSE Iniziano i preparativi per il raduno 2006, dopo aver acquistato il kit di borse in tela, vediamo come realizzare le staffe indispensabili per evitare il contatto tra borse e marmitte. Cosa serve:
e soprattutto ...........................un amico come Enzo bravo nel saper lavorare il ferro

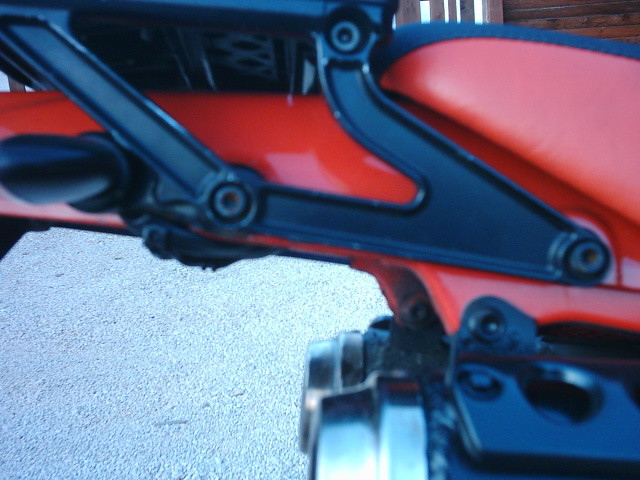

Le staffe andranno fissate nei due fori di ancoraggio del portapacchi sul telaio con dei perni pił lunghi degli originali facilmente reperibili in ferramenta

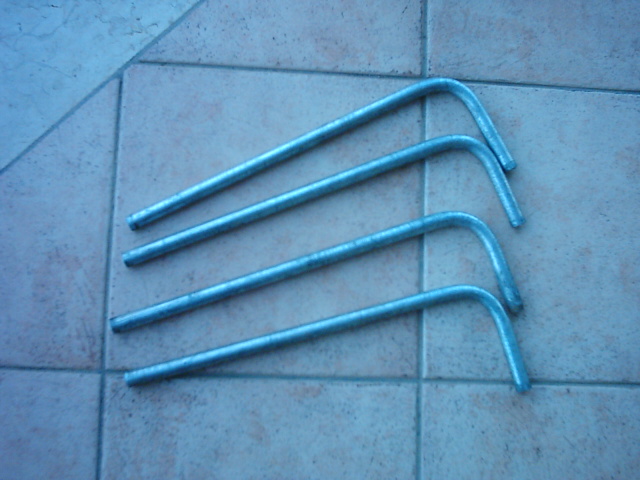

tagliare il tubo da 3/8 in 4 pezzi da 50 cm circa e curvarli a 90 gradi come nella foto

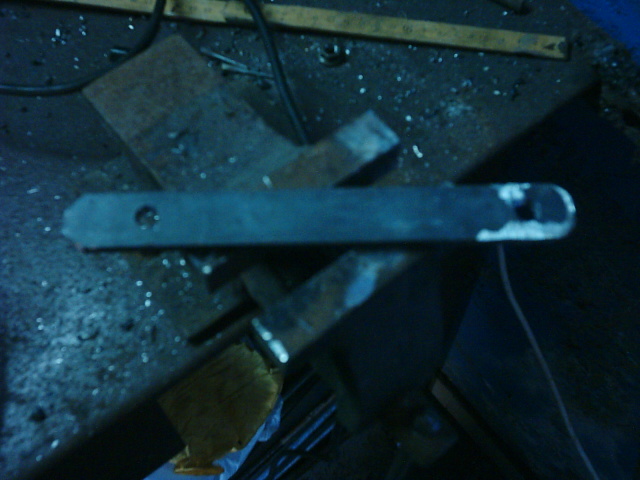

Tagliate la piattina ed eseguite i fori per il fissaggio (scaricate il file zip con le sagome della piattina ed i fori in scala 1:1) filezip
Eseguite una prova sulla moto per essere sicuri di non aver commesso errori, il tubo dalla piattina andrą tagliato a circa 7cm (esterno curva)

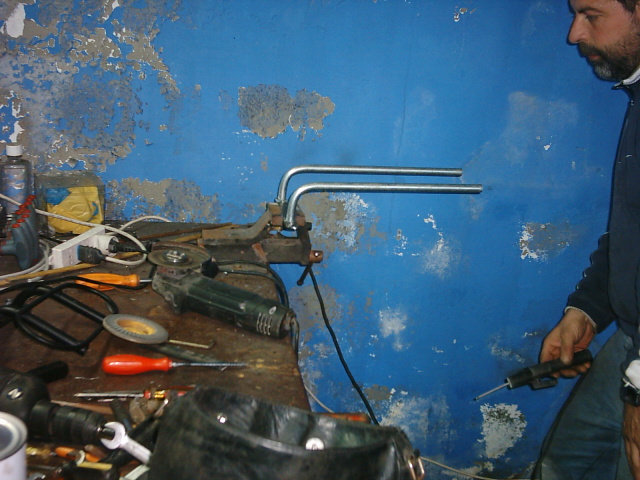

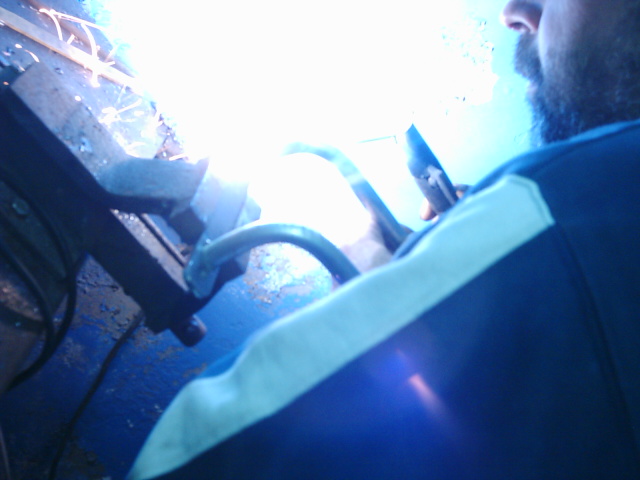

Ora iniziamo a saldare i vari pezzi Ecco il mio amico Enzo al lavoro
Urka se sfiamma!!
Ottimo lavoro
Una bella raffreddata

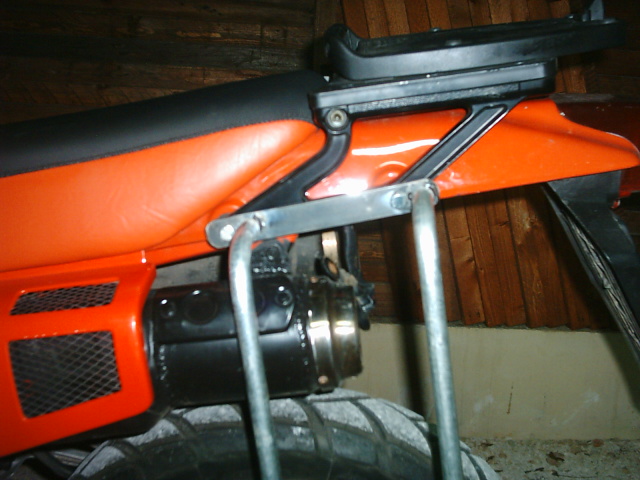

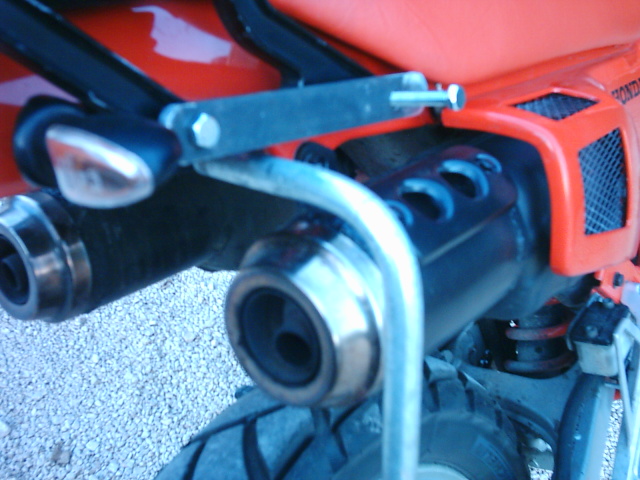

Ora riproviamo il tutto sulla moto

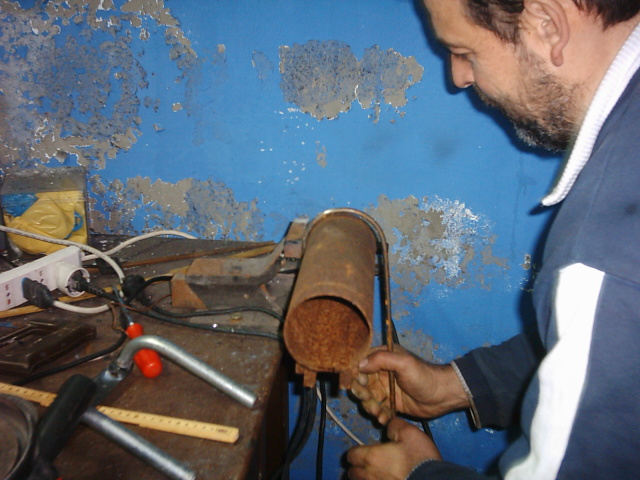

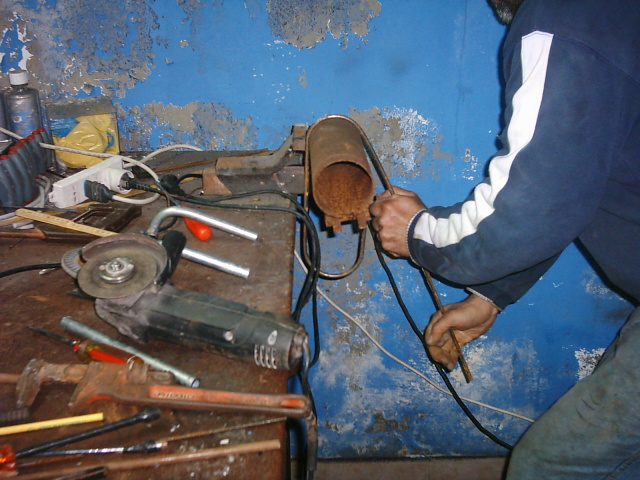

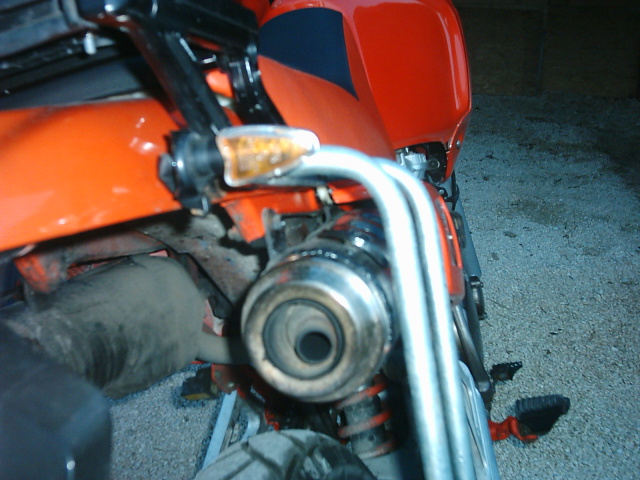

Troppo vicini alla marmitta! dobbiamo aprire un po' la curva e poi sarą perfetto. Ora realizziamo la struttura su cui appoggiare le borse, con il tondino creiamo una struttura di dimensioni 10cm x 30cm, anche qui per facilitarvi il lavoro potete scaricare il file zip in scala1:1 filezip Vediamo come fare. Utilizzando un tubo da 10 di diametro sagomiamo il tondino.

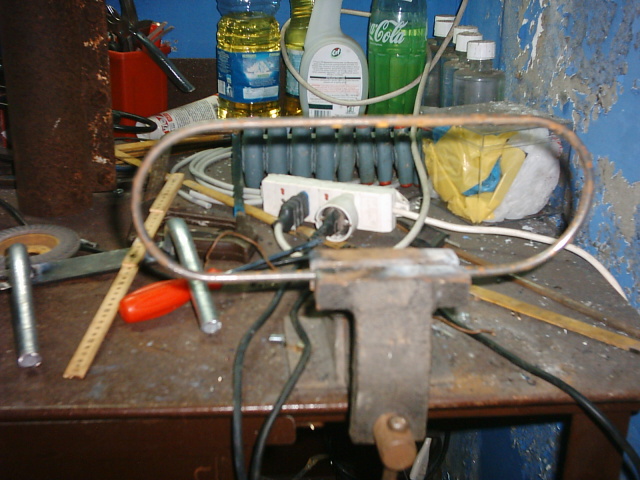

Uniamo le estremitą con un punto di saldatura ed ecco il risultato finale

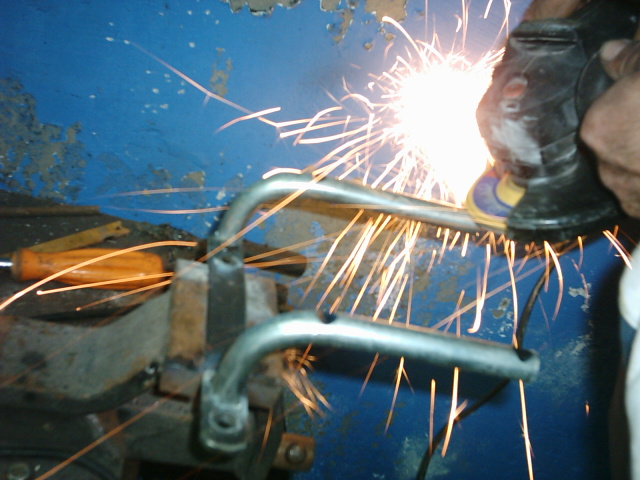

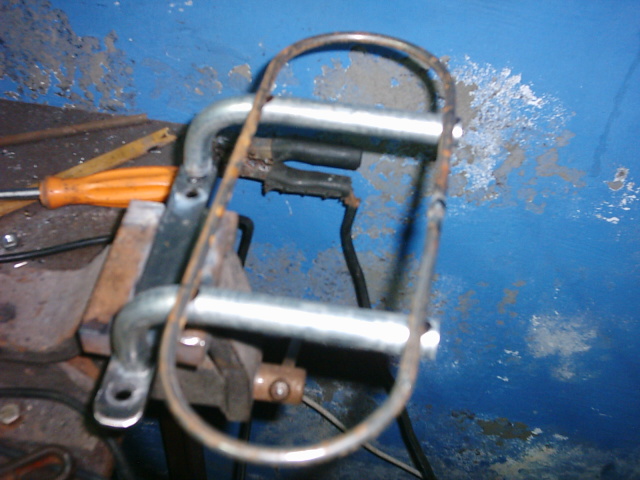

Ora fissiamo la struttura sui tubi che preventivamente abbiamo tagliato a 15 cm (esterno curva) e creiamo degli inviti per facilitare la saldatura e rendere il tutto pił gradevole esteticamente
Combacia alla perfezione, ora possiamo saldare

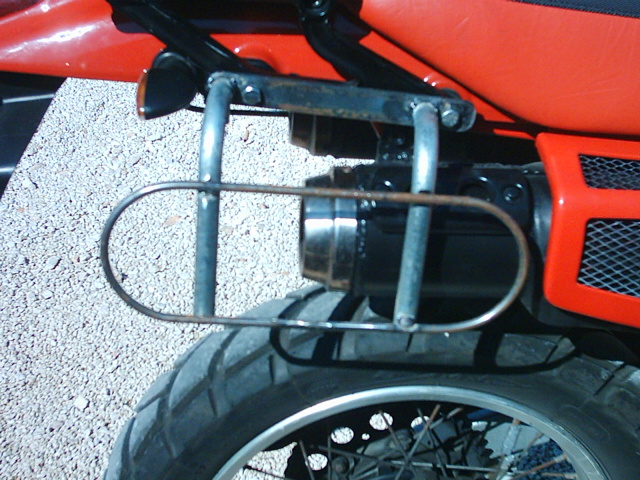

Perfetto!

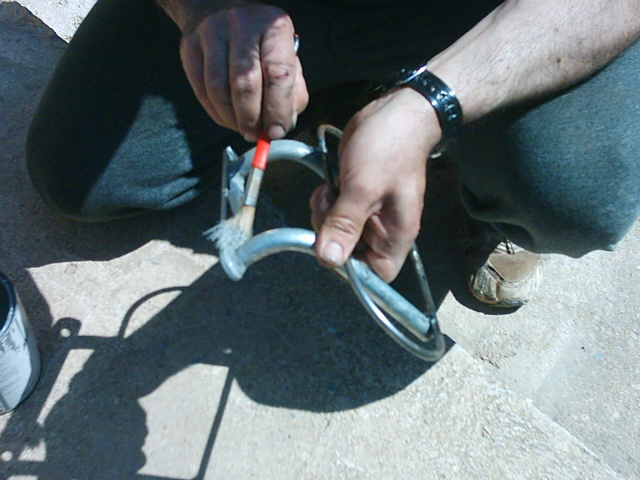

Diamo una mano di primer per non far sfogliare la vernice

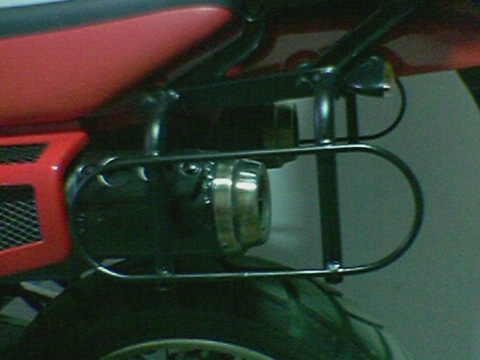

Doppia mano di vernice nero opaco, inseriamo i tappini per chiudere i tubi ed ecco il risultato finale, quasi non si notano.
Non ci resta che augurarvi buon viaggio ORKO e Enzo
|
